Protección de las personas II

Protección de las personas II.

*Medidas para proteger a las personas, animales domésticos y de cría contra los choques eléctricos.

Los choque eléctricos pueden provenir de: contactos directos o de contactos indirectos.


* PROTECCIÓN CONTRA CONTACTOS INDIRECTOS.
Se refiere a proteger a las personas en caso de "defecto de aislación de un artefacto, equipo, canalización"; en caso de falla de una aislación básica. Su peligrosidad se debe a que los usuarios se acercan a las masas habitualmente sin tensión, sin sospechar su accidental  energización.

Para prevenir los contactos indirectos existen las siguientes medidas:

1- Protección por el uso de equipos y materiales clase II.
Ej.: conductores de doble aislación, conductores unipolares tendidos dentro de canalizaciones (cañerías, cable canal), uso de artefactos eléctricos pequeños pero usados con posible contacto con agua: licuadoras, batidoras, secadoras de pelo, afeitadoras llevarán ficha para tomacorrientes sin toma a tierra .

2- Protección por desconexión automática de la instalación:

Todos los circuitos terminales estarán protegidos por un Interruptor Diferencial de 30 mA.y las líneas seccionales con un Interruptor diferencial de 300mA que será selectivo"S" con el de 30 mA.

3-Toda la instalación deberá estar puesta a TIERRA.

    El sistema de puesta a tierra está formado por:
      * un conductor de Protección: P.E. color verde-amarillo que recorrerá toda la instalación,
      * y por una Toma de tierra, con su Caja de Inspección y su  electrodo dispersor, ej.: jabalina.

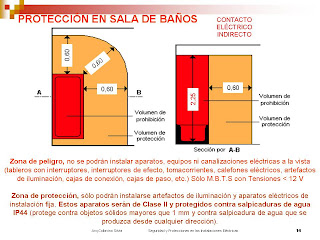

4- Protección en sala de Baños.

Estas zonas de peligro y de protección rigen tanto para la bañera como en  lavatorios, bidé, duchas, pileta de cocina, donde el cuerpo mojado ofrece menor resistencia a la circulación eléctrica, aumentando el riesgo de choque eléctrico.

Estas son las condiciones de conexión de un hidromasaje:

Veamos adentro del nicho, como se ha conectado la bomba:
Esta es una conexión altamente insegura!
Conexión de la bomba del hidromasaje, con serios problemas:

Conductores no protegidos por su cañería. Ficha de tomacorriente sin un blindaje o una envolvente de protección, justo debajo de una posible pérdida de agua.  Motor de la boma sin su carcaza clase II !

Para tomar conciencia de estos peligros, te invito a comentar o a presentar fotos de casos de instalaciones inseguras. A veces estos peligros,están en nuestros propios hogares y de tanto verlos no los percibimos como tales, hasta que un día....
Que te parece la idea?  El blog espera tus fotos y/ tus comentarios.

* La protección en forma simultánea contra contactos directos e indirectos se puede lograr mediante el uso de fuentes y circuitos de Muy Baja Tensión Sin puesta a tierra (M.B.T.S.)

Los requisitos a cumplir por un circuito de M.B.T.S. son:
a) La tensión en estos circuitos es igual o inferior a 24 Volt y
b) La fuente de alimentación es un transformador de Seguridad, que es aquel que tiene separación de protección mediante pantalla entre el primario y el secundario o es de doble aislación: clase II.
c)Los circuitos del secundarios no deben estar conectados a tierra, no hay conductor de Protección: P.E.
d) las fichas y tomacorrientes no deben tener contacto para la conexión a tierra.
