M.B.T.S. Hidromasajes
Según la "Condiciones de seguridad en los cuartos de baño" sólo se podrá alimentar un Hidromasaje con M.B.T.S. (Muy Baja Tensión Sin tierra) con menos de 12 Vca, ubicando el transformador de seguridad fuera de la zona de "Peligro".
La línea eléctrica que alimenta el transformador deberá estar protegida con interruptor termomagnético y con un Interruptor Diferencial de 10 mA
La bomba para hidromasaje podrán ser instalada debajo de la bañera sólo si está limitada por tabiques o muros de mampostería que impidan las salpicaduras y el contacto casual. Para su accionamiento, se ubicará en el borde de la bañera un interruptor neumático que a través de una manguera, estanca al agua y con una longitud superior a 0,60 cm se conectará al interruptor sobre la bomba.
También serán de MBTS los circuitos que alimentan a:
- Automatización de Sanitarios.
- Artefactos de iluminación sumergidos en Piscinas.
- Flotantes automáticos en tanques de Bombeo y de Reserva en -12 Volt -
- Iluminación Exterior - 24 Volt -
- Riego de espacios verdes
M.B.T.S. Iluminación Exterior.
La iluminación de artefactos de iluminación en el exterior se puede lograr:
- utilizando MBTS con 24 Volt o
- con un circuito de IUE (Iluminación de uso Especial) con 220 V
Iluminación con M.B.T.S. (Muy Baja Tensión sin tierra -24 Volt-
El conductor que transporta en este caso una corriente de 24 Volt puede ser tendido directamente sobre el terreno. Eso sí, la caja que contiene el transformador, que es alimentado por 220 V, sí estuviera ubicada al exterior, tendrá que ser estanca al agua y al polvo con grado de Protección igual o superior a IP54.
Una instalación, aún más segura y sustentable, sería usar farolas fotovoltaicas, para la que sólo sería necesario un lugar permanentemente soleado.
Iluminación exterior con 220 Volt utilizando un circuito de IUE (Iluminación de Uso Especial)
Comparada con la solución anterior de MBTS, ésta es + costosa, con + tiempo de obra, pero fundamentalmente + peligrosa.
- Deberá ser una instalación subterránea con cables de doble aislación enterrados 70 cm, protegidos por ladrillos.
- Cajas y cañerías, por estar a la intemperie, deben tener como mínimo un Índice de Protección IP54 y deben conectarse mediante roscas selladas para garantizar la estanqueidad.
- Deberán considerarse los efectos del viento, de la vegetación y de los animales sobre la instalación.
Otros circuitos de M.B.T.S. serán los que alimentan:
- Automatización de Sanitarios.
- Artefactos de iluminación sumergidos en Piscinas.
- Flotantes automáticos en tanques de Bombeo y de Reserva en -12 Volt -
- Riego de espacios verdes.
- A Hidromasajes
- utilizando MBTS con 24 Volt o
- con un circuito de IUE (Iluminación de uso Especial) con 220 V
Iluminación con M.B.T.S. (Muy Baja Tensión sin tierra -24 Volt-
El conductor que transporta en este caso una corriente de 24 Volt puede ser tendido directamente sobre el terreno. Eso sí, la caja que contiene el transformador, que es alimentado por 220 V, sí estuviera ubicada al exterior, tendrá que ser estanca al agua y al polvo con grado de Protección igual o superior a IP54.
Una instalación, aún más segura y sustentable, sería usar farolas fotovoltaicas, para la que sólo sería necesario un lugar permanentemente soleado.
Iluminación exterior con 220 Volt utilizando un circuito de IUE (Iluminación de Uso Especial)
Comparada con la solución anterior de MBTS, ésta es + costosa, con + tiempo de obra, pero fundamentalmente + peligrosa.- Deberá ser una instalación subterránea con cables de doble aislación enterrados 70 cm, protegidos por ladrillos.
- Cajas y cañerías, por estar a la intemperie, deben tener como mínimo un Índice de Protección IP54 y deben conectarse mediante roscas selladas para garantizar la estanqueidad.
- Deberán considerarse los efectos del viento, de la vegetación y de los animales sobre la instalación.
Otros circuitos de M.B.T.S. serán los que alimentan:
- Automatización de Sanitarios.
- Artefactos de iluminación sumergidos en Piscinas.
- Flotantes automáticos en tanques de Bombeo y de Reserva en -12 Volt -
- Riego de espacios verdes.
- A Hidromasajes
M.B.T.S. Riego de Jardín
Circuito de Alimentación a Riego de espacios verdes es un circuito de M.B.T.S. (Muy Baja Tensión Sin tierra)
en este ejemplo en el tablero seccional se instala un Interruptor Diferencial que protege dos circuitos, de 220 V, cada uno con su correspondiente Interruptor Termomagnético.
- Un circuito alimenta la bomba que extrae agua de la napa subterránea.
- El otro circuito alimenta un transformador de seguridad del que partirá el circuito de MBTS que alimenta una caja con válvula solenoide que habilitará el riego, según las especies, los horarios y las estaciones estipuladas e influenciados por las lluvias sensadas.
También deberán ser M.B.T.S. los circuitos que alimentan a:
- Automatización de Sanitarios.
- Artefactos de iluminación sumergidos en Piscinas.
- Alimentación a flotantes automáticos en tanques de Bombeo y de Reserva en -12 Volt -
- Iluminación Exterior - 24 Volt -
- A Hidromasajes.
en este ejemplo en el tablero seccional se instala un Interruptor Diferencial que protege dos circuitos, de 220 V, cada uno con su correspondiente Interruptor Termomagnético.
- Un circuito alimenta la bomba que extrae agua de la napa subterránea.
- El otro circuito alimenta un transformador de seguridad del que partirá el circuito de MBTS que alimenta una caja con válvula solenoide que habilitará el riego, según las especies, los horarios y las estaciones estipuladas e influenciados por las lluvias sensadas.
También deberán ser M.B.T.S. los circuitos que alimentan a:
- Automatización de Sanitarios.
- Artefactos de iluminación sumergidos en Piscinas.
- Alimentación a flotantes automáticos en tanques de Bombeo y de Reserva en -12 Volt -
- Iluminación Exterior - 24 Volt -
- A Hidromasajes.
M.B.T.S. Flotantes Automáticos
Alimentación a flotantes automáticos en tanques de Bombeo y de Reserva en M.B.T.S.(Muy Baja Tensión Sin tierra) -12 Volt-
La alimentación a las bombas es de 380 Volt
Otros circuitos de M.B.T.S. serán los que alimentan:
- Automatización de Sanitarios.
- Artefactos de iluminación sumergidos en Piscinas.
- Riego de espacios verdes.
- Iluminación Exterior - 24 Volt -
- A Hidromasajes
M.B.T.S. Iluminación en Piscinas.
Los Artefactos de Iluminación sumergidos en Piscinas serán de clase III, es decir sin posibilidad de ser conectados a tierra. y los circuitos eléctricos que los alimentan se denominan: M.B.T.S. que significa Muy Baja Tensión Sin tierra.
También deberán ser M.B.T.S. los circuitos que alimentan a:
- Automatización de Sanitarios.
- Alimentación a flotantes automáticos en tanques de Bombeo y de Reserva en -12 Volt -
- Riego de espacios verdes.
- Iluminación Exterior - 24 Volt -
- Hidromasajes.
M.B.T.S. Automatización de Sanitarios
M.B.T.S. son las siglas de Muy Baja Tensión Sin tierra o Muy Baja Tensión de Seguridad.
La canilla se abre cuando el usuario pone las manos dentro de la bacha , al ser detectado por el sensor, orientable, que se ubica en el techo, fuera del alcance del usuario para evitar el vandalismo.
Para más información consulta las ficha de instalación en:
www.grupodomus.com.ar
También deberán ser M.B.T.S. los circuitos que alimentan a:
- Artefactos de iluminación sumergidos en Piscinas -12Volt -
- Alimentación a flotantes automáticos en tanques de Bombeo y de Reserva en -12 Volt -
- Riego de espacios verdes.
- Iluminación Exterior - 24 Volt -
- Hidromasajes.
M.B.T.S.
Menos de 24 V ca
La tensión será igual o inferior a 24 Volt para ambientes secos, húmedos y mojados y de 12 Volt para lugares donde el cuerpo está sumergido en agua. Este es el caso de piscinas, peceras, donde luminarias, motores, flotantes automáticos de Tanques de agua, están al alcance de la mano o sumergidos en líquido.
Se deberán usar transformadores de seguridad que deberán tener una pantalla de protección entre los circuitos primario y secundario.
En estos circuitos no hay límites de bocas, ni potencia total, ni calibre máximo en las protecciones.
Estos circuitos se dibujan en plano con color verde.

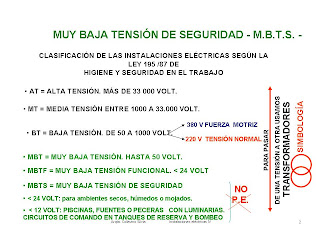

(A pedido de uds. incorporo las diapositivas que no podían ser apreciadas ni aprehendidas, por carecer de colores, en el resumen de las teóricas.)
Algunos ejemplos de circuitos alimentados por M.B.T.S:
- Automatización de Sanitarios.
- Artefactos de iluminación sumergidos en Piscinas.
- Flotantes automáticos en tanques de Bombeo y de Reserva en -12 Volt -
- Iluminación Exterior - 24 Volt -
- Riego de espacios verdes
- Hidromasajes
