Nudos de Pórtico

Análisis de un Pórtico Isostático en forma de "L".

La fotografía muestra una cubierta para un estacionamiento de vehículos de carga. La misma se encuentra formada por una sucesión de pórticos isostáticos en forma de "L".

Fuente de la Fotografía:  Estructuras Metálicas ARSOL — Trujillo

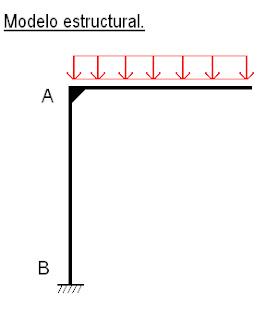

Cada uno de estos pórticos ha sido analizado mediante un modelo estructural. El mismo se presenta a continuación y detalla en particular los puntos A (nudo) y B (apoyo). La carga que se muestra solo corresponde al peso de la cubierta, debiéndose adicionar las correspondientes al peso propio y viento (en todas las direcciones que corresponda).

Los puntos A y B son "Críticos", ya que deben garantizar, sí y solo sí; que en esos lugares no se genere una articulación. Lo que provocaría el colapso de la estructura.

Figura  n°1

Los mismos se generan mediante el armado de la unión A, de tal manera que pueda transmitir a la columna los esfuerzos de la flexión provocada por la carga (Fig. n°1) y mediante la generación de un empotramiento en el apoyo B.

Arriostramientos - Nudo de Pórtico

Fuente de la Fotografía:  "OLICOR - Estructuras Metálicas " - http://www.olicor.es
